1.產品概述

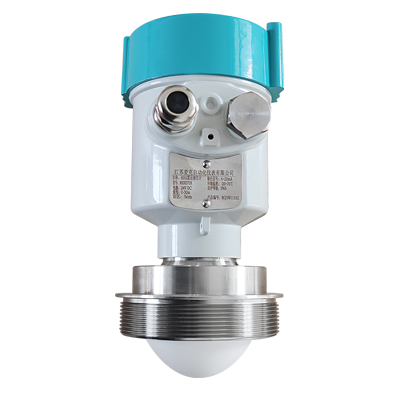

BRRD70系列高頻雷達物位計，輸出4-20mA模擬信號，測量*大距離可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于：反應釜或固體料倉等非常復雜的測量條件。
2.測量原理
雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳給電子線路部分自動轉換成物位信號。
3.產品特點
雷達物位計采用了高達80GHz的發射頻率，因而具有：
非接觸測量，無磨損，無污染
天線尺寸，便于安裝
波長更短，對在傾斜的固體表面有更好的反射
測量盲區更小，對于小罐測量也會取得良好的效果
波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物
幾乎不受大氣中水蒸氣，溫度壓力變化影響
嚴重粉塵環境儀表也能準確讀取到真實物位回波
高信噪比，即使在波動的情況下也能獲得更優的性能
80GHz頻率，是測量固體攻低介電常數介質的*佳選擇
4.選型表格
許可證 | |
P 標準型 （非防爆） I 本安型 （Exib IIC T6 Gb) D 本安型 + 隔爆型 （Exd [ib] ib IIC T6 Gb） | |
過程連接/材料 | |
B 法蘭 DN80/ 不銹鋼 304 | |
C 法蘭 DN100/ 不銹鋼 304 | |
D 法蘭 DN125/ 不銹鋼 304 | |
E 法蘭 DN150/ 不銹鋼 304 | |
F 法蘭 DN200/ 不銹鋼 304 | |
H 法蘭 DN250/ 不銹鋼 304 | |
Y 特殊定制 | |
型式/材質 | |
B 喇叭天線 46mm/ 不銹鋼 316L
C 喇叭天線 76mm/ 不銹鋼 316L
D 喇叭天線 96mm/ 不銹鋼 316L | |
密封過程溫度 | |
V Viton/（-40 ～ 150）℃ K Kalrez/（-40 ～ 250）℃ | |
電子單元 | |
2 (4 ～ 20)mA/24V DC 兩線制 | |
3 (4 ～ 20)mA/24V DC/HART 兩線制 | |
4 (4 ～ 20)mA/220V AC 四線制 | |
5 RS485/Modbus | |
外殼/防護等級 | |
L 鋁 /IP67 G 不銹鋼 304/IP69 | |
電纜進線 | |
M M20× 1.5 N ?"NPT | |
現場顯示/編程 | |
A 帶 X 不帶 | |
更多雷達物位計產品型號及資料，請聯系金湖博銳儀表在線客服。
